1. 产品概述
Q941F-16C DN80 风光互补物联网电动球阀是一款集机械控制、智能驱动与绿色能源技术于一体的高端工业阀门。该产品在传统电动球阀的基础上，创新性地集成了“风能+太阳能”互补供电系统以及物联网（IoT）通信模块，专为无市电供应、野外作业或需要远程智能化监控的工况设计。
其核心型号含义如下：
- Q：球阀类；
- 9：电动驱动；
- 4：法兰连接；
- 1：直通式结构；
- F：阀座密封面材料为聚四氟乙烯（PTFE）；
- 16：公称压力 PN16 (1.6 MPa)；
- C：阀体材质为碳钢（WCB）；
- DN80：公称通径为 80mm。
该阀门适用于水、蒸汽、油品、硝酸、醋酸等多种介质，广泛应用于化工、石油、环保、农林灌溉及偏远地区的管道自动化控制系统中。
2. 核心技术创新
2.1 风光互补供电系统
针对野外或无电源场景，该阀门配备高效的风光互补发电装置：
- 双源供电：结合太阳能电池板与小型风力发电机，实现全天候能源采集。晴天利用太阳能，阴天或夜间利用风能，确保持续稳定的电力供应。
- 储能管理：内置大容量锂电池组及智能电源管理模块（BMS），具备过充、过放保护功能，确保在连续阴雨或无风天气下仍能维持阀门多次动作及物联网模块待机。
- 绿色节能：完全摆脱对电网的依赖，降低布线成本，符合低碳环保理念。
2.2 物联网（IoT）智能控制

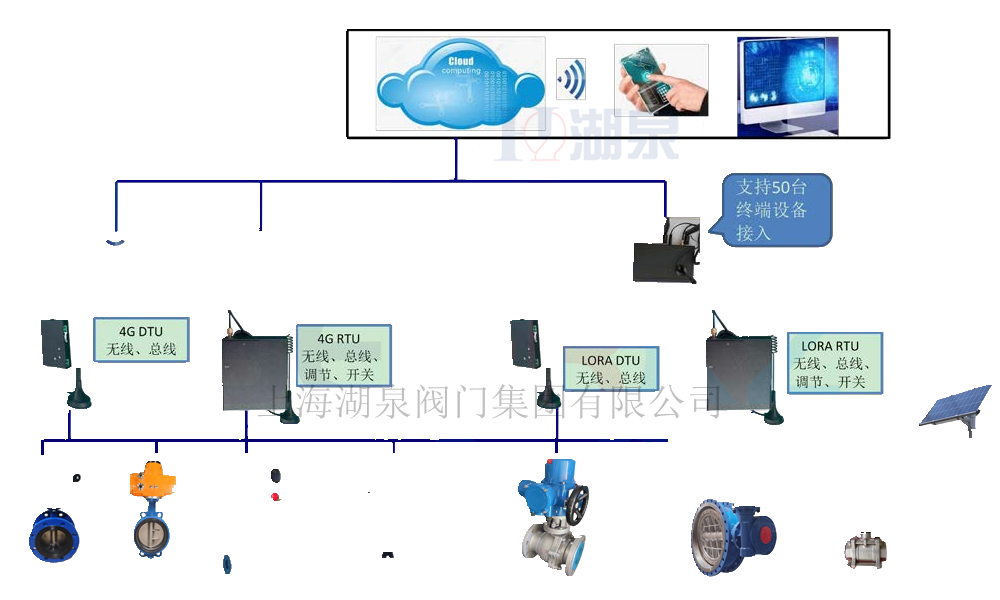

集成物联网通信模块（支持 4G/5G/NB-IoT/LoRa 等协议），实现真正的远程智能化管理：

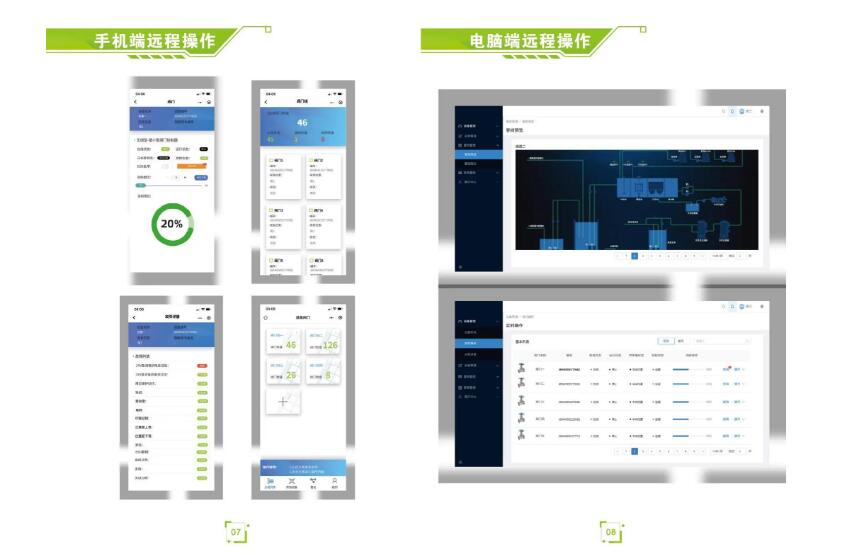

- 远程控制：用户可通过电脑端平台或手机 APP 实时发送开关指令，实现远程启闭和调节。
- 状态监测：实时上传阀门开度、工作状态、电池电量、信号强度、故障报警等数据至云端服务器。
- 数据分析：支持历史数据查询与分析，帮助用户优化维护计划，预防潜在故障。
- 多种控制模式：支持远程自动、远程手动、现场手动三种模式无缝切换，适应不同运维需求。
3. 主要技术参数
| 参数项目 | 技术指标 |
|---|---|
| 公称通径 | DN80 |
| 公称压力 | PN16 (1.6 MPa) |
| 阀体材质 | WCB (碳钢) |
| 密封材质 | PTFE (聚四氟乙烯)，可选 PPL (高温) |
| 适用温度 | -29℃ ~ +180℃ (PTFE)；-29℃ ~ +450℃ (PPL) |
| 适用介质 | 水、蒸汽、油品、气体、弱腐蚀性液体等 |
| 驱动方式 | 电动（风光互补供电） |
| 控制信号 | 4-20mA, 0-10V, 开关量信号 / IoT 无线指令 |
| 防护等级 | IP67 / IP68 (执行器部分) |
| 防爆等级 | 可选 Ex d II BT4 / Ex d II CT4 (视具体配置) |
| 连接方式 | 法兰连接 (符合 GB/T, HG, ANSI 等标准) |
| 泄漏等级 | 零泄漏 (符合 ANSI B16.104 Class V 或 VI) |
4. 产品结构特点
- 流体阻力小：采用全通径或近全通径设计，流道平滑，压力损失极小，节能效果显著。
- 密封性能优越：球体与阀座之间采用弹性密封结构，密封比压适中，随着介质压力增大，密封能力增强，确保零泄漏。
- 操作力矩小：内置止推轴承，减小阀杆摩擦力矩，使阀门开关轻便灵活，延长使用寿命。
- 防火防静电设计：阀杆采用下装式结构，设有防飞出凸阶；球体与阀杆之间设有弹簧静电导出装置，确保安全。
-
智能执行机构：
- 内置伺服系统，无需外接伺服放大器。
- 高精度电位器或绝对值编码器反馈位置，定位精度可达 ±0.5%。
- 具备过载保护、过热保护、缺相保护等功能。
- LCD 液晶显示屏，可就地显示开度、状态及参数设置。
5. 应用场景
- 长输管线：石油、天然气长距离输送管道中的截断与调节，特别是无人值守站场。
- 农业灌溉：大型农田、果园的自动化节水灌溉系统，解决野外取电难问题。
- 环保工程：污水处理厂、雨水收集系统的远程控制阀门。
- 矿山与冶金：偏远矿区的水气输送控制。
- 智慧城市：城市供水管网、消防水系统的智能化改造。
6. 安装与维护注意事项
- 安装方向：建议垂直安装，执行器向上。若水平安装，需考虑支撑以避免应力集中。
- 管道清洁：安装前务必清除管道内的焊渣、铁屑等杂物，防止损伤密封面。
- 风光组件维护：定期清理太阳能板表面的灰尘、鸟粪等遮挡物，检查风力发电机叶片是否完好，确保发电效率。
- 电池保养：长期不使用时，应定期充电以维持电池活性。
- 调试：首次使用前，需通过本地面板或远程平台进行行程校准和参数设置。
