1. 产品概述
DN150 Q941F-16C 是一款公称通径为150mm、公称压力为1.6MPa的智能型电动浮动式法兰球阀。该产品由高性能电动执行机构与浮动式球阀阀体直连组成，内置伺服控制系统，无需外置放大器即可接受4-20mA模拟量信号或开关量信号进行精确控制。

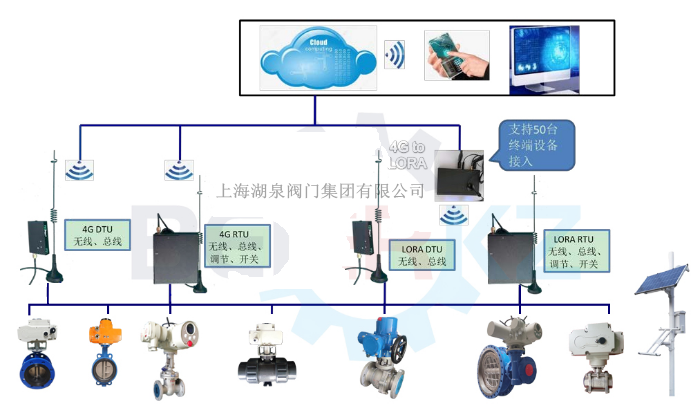

在“风光互补”应用场景下，该阀门凭借低功耗、高防护等级及稳定的智能控制特性，成为无电网覆盖区域（如长输管线末站、野外灌溉、偏远油田）流体自动化控制的理想执行终端，配合太阳能板与风力发电机及储能电池组，可实现全天候无人值守运行。
2. 核心参数规格
| 项目 | 参数指标 |
|---|---|
| 产品名称 | 智能电动法兰球阀 |
| 型号标识 | Q941F-16C |
| 公称通径 (DN) | 150 mm (6英寸) |
| 公称压力 (PN) | 1.6 MPa (16公斤) |
| 连接方式 | 法兰连接 (符合 GB/T9113, HG20592 标准) |
| 阀体材质 | WCB (铸钢)，可选 CF8 (304不锈钢)、CF8M (316不锈钢) |
| 密封形式 | 软密封 (PTFE聚四氟乙烯 或 PPL对位聚苯) |
| 适用介质 | 水、油品、气体、蒸汽、弱腐蚀性液体、含纤维浆料等 |
| 介质温度 | -40℃ ～ +180℃ (PTFE)；-40℃ ～ +350℃ (PPL高温型) |
| 泄漏等级 | 零泄漏 (符合 ANSI B16.104 Class V/VI 标准) |
| 动作时间 | 15秒 / 30秒 / 60秒 (可根据功耗需求定制慢速以节能) |
| 防护等级 | IP65 / IP67 (适应户外恶劣环境) |
| 防爆等级 | 可选 Exd II BT4 (适用于易燃易爆环境) |
3. 产品结构与技术特点
3.1 智能一体化执行机构
- 内置伺服系统：执行器内部集成控制模块，直接接收4-20mA调节信号或开关信号，无需额外配置伺服放大器，简化了现场接线，降低了系统故障点。
- 精准定位：采用高精度电位计或绝对值编码器反馈阀位，调节精度可达±1%，支持比例调节功能，不仅限于全开全关，还可用于流量控制。
- 多重保护：具备过热保护、过载保护、限位保护（机械+电气双重限位），确保在电压波动较大的风光互补供电系统中稳定运行。
3.2 优化设计的阀体结构
- 浮动式球体设计：球体在介质压力作用下能产生一定的位移，紧压在出口端的密封面上，保证出口端密封。介质压力越高，密封越可靠。
- 低流阻通道：采用全通径或近全通径设计，流道平滑，阻力系数小，流通能力大，适合大流量介质输送。
- 防静电与防火结构：球体、阀杆与阀体之间设置弹簧导出静电，防止静电积聚引发火花；阀杆采用下装式结构，即使填料失效，阀杆凸阶也能防止阀杆飞出，保障安全。
3.3 适配风光互补系统的优势
- 低功耗待机：智能执行器在非动作状态下功耗极低，适合依赖蓄电池储能的风光供电系统，延长续航时间。
- 宽电压适应性：可选配宽电压输入的执行器模块，适应风光发电系统电压不稳定的特点。
- 高防护耐候性：外壳采用高强度铝合金或不锈钢，表面经特殊防腐处理，防护等级达IP67，能抵御风沙、雨水、紫外线侵蚀，适合野外长期露天安装。
4. 工作原理
电动机驱动减速齿轮组，将扭矩传递给阀杆。阀杆带动球体绕垂直于通道的轴线旋转90°。
- 开启状态：球体孔道与管道轴线平行，介质畅通。
- 关闭状态：球体孔道与管道轴线垂直，截断介质。
- 调节状态：球体停留在0°-90°之间的任意角度，通过改变流通截面积实现流量调节。
5. 应用领域
本产品特别适用于以下需要远程自动控制且供电条件受限或复杂的场合：
- 长输油气管线：野外阀室、分输站，配合太阳能供电系统实现远程切断与调节。
- 农业智慧灌溉：大型农田、林区灌溉管网，利用风光互补解决取电难问题。
- 环保水处理：偏远地区的污水处理厂、雨水收集池排放控制。
- 矿山与冶金：尾矿输送、冷却水循环系统，环境恶劣且电网覆盖不足的区域。
- 新能源电站：光伏电站清洗系统、风电场辅助管路控制。
6. 安装与维护注意事项
- 安装方向：阀门可水平或垂直安装，但建议执行器向上安装，避免雨水积聚。
- 管道清洁：安装前必须清除管道内的焊渣、石块等杂质，以免损伤密封面。
- 电源匹配：若配合风光互补系统，需确认储能电池的电压等级（DC24V/DC48V等）与执行器额定电压一致，或配备合适的逆变器（AC220V/380V）。
- 定期维护：虽然阀门免维护周期长，但在沙尘较大地区，建议定期检查执行器外壳密封性及阀杆填料处是否有泄漏。
7. 选型提示
若您的项目确需“风光互补”整体解决方案，请在采购时明确告知供应商：
- 供电方式：确认是需要厂家提供集成的风光供电套件，还是仅采购阀门自行配套供电。
- 电压要求：明确执行器的工作电压（推荐DC24V或DC48V以降低逆变损耗，或AC220V通用型）。
- 控制模式：明确是需要简单的开关控制（两位式）还是连续的流量调节（比例式），后者对控制信号的稳定性要求更高。
注：以上数据基于通用工业标准及Q941F系列典型参数整理，具体尺寸及电气参数请以实际生产厂家提供的技术图纸为准。
