Q944F/Q945F-16C/-16P 电动三通球阀

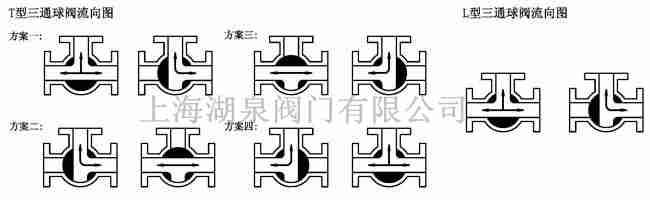

上海湖泉阀门有限公司电动三通球阀可分为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制，三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体，也适用于密封要求较严格的场合。

Q944F/Q945F-16C/-16P 电动三通球阀电动内螺纹三通球阀的选型和区分：
Q914F（L型）电动内螺纹三通球阀。
Q915F（T型）电动内螺纹三通球阀。
阀门型号：Q表示球阀；
传动形式：9表示电动；
连接方式：1表示内螺纹连接;
内部结构：4表示L型三通、5表示T型三通;
密封面件：F表示氟塑料；
阀体压力：16表示压力16公斤;
阀体材质：P代表304、R代表316；
Q944F/Q945F-16C/-16P 三通电动球阀主要性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%

Q944F/Q945F-16C/-16P 电动三通球阀主要零件材料

公称通径 DN(mm)		15	20		25	32	40	50	65	80		100	125	150	200
L		150	150		180	200	220	240	260	280		320	380	440	550
L1		75	75		90	100	110	120	130	140		160	190	220	275
H		根据所配执行机构而定
D		95	105		115	140	150	165	185	200		220	250	285	340
D1		65	75		85	100	110	125	145	160		180	210	240	295
D2		46	56		65	76	84	99	118	132		156	184	211	266
b		14	16		16	18	18	20	20	20		22	22	24	24
A、A1		根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

 Q944F/Q945F-16C/-16P 电动三通球阀阀体

阀体形式	三通铸造球型阀
公称通径	DN15～200mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、螺纹式(适用于1/2"～2")
阀盖形式	整体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
