T型电动三通调节球阀阀换向分流阀 粉尘蒸汽水产品说明:

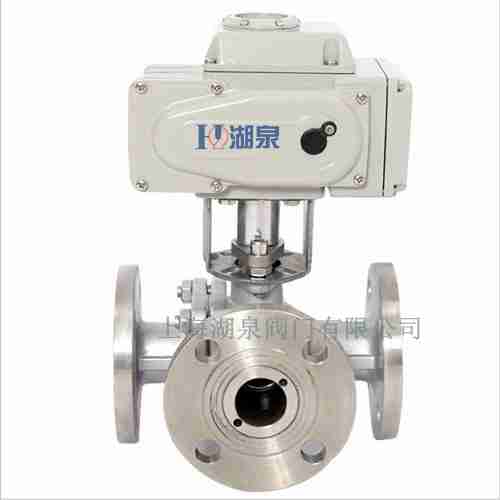

电动三通球阀分L型和T型,介质流通方向见下图。L型电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

■ 主要技术参数
● 阀体
电动三通球阀
阀体形式三通铸造球型阀公称通径DN15~200mm公称压力PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K法兰标准JIS、ANSI、GB、JB、HG等连接形式法兰式、螺纹式(适用于1/2"~2")阀盖形式整体式压盖型式压板压紧式密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯填料、纺织填料、石墨填料
● 阀内件

阀芯形式O型球型阀芯流量特性快开特性
● 执行机构

执行器型号CHR、3810R、DZW、HQ、PSQ电动执行机构主要技术参数电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄环境温度:-25~+70℃、环境湿度:≤95%
Q944三通法兰电动球阀性能参数:
试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤150℃ PTL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类
  欧特莱Q944F电动三通法兰球阀主要零件材料:
阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE
