一、 产品概述

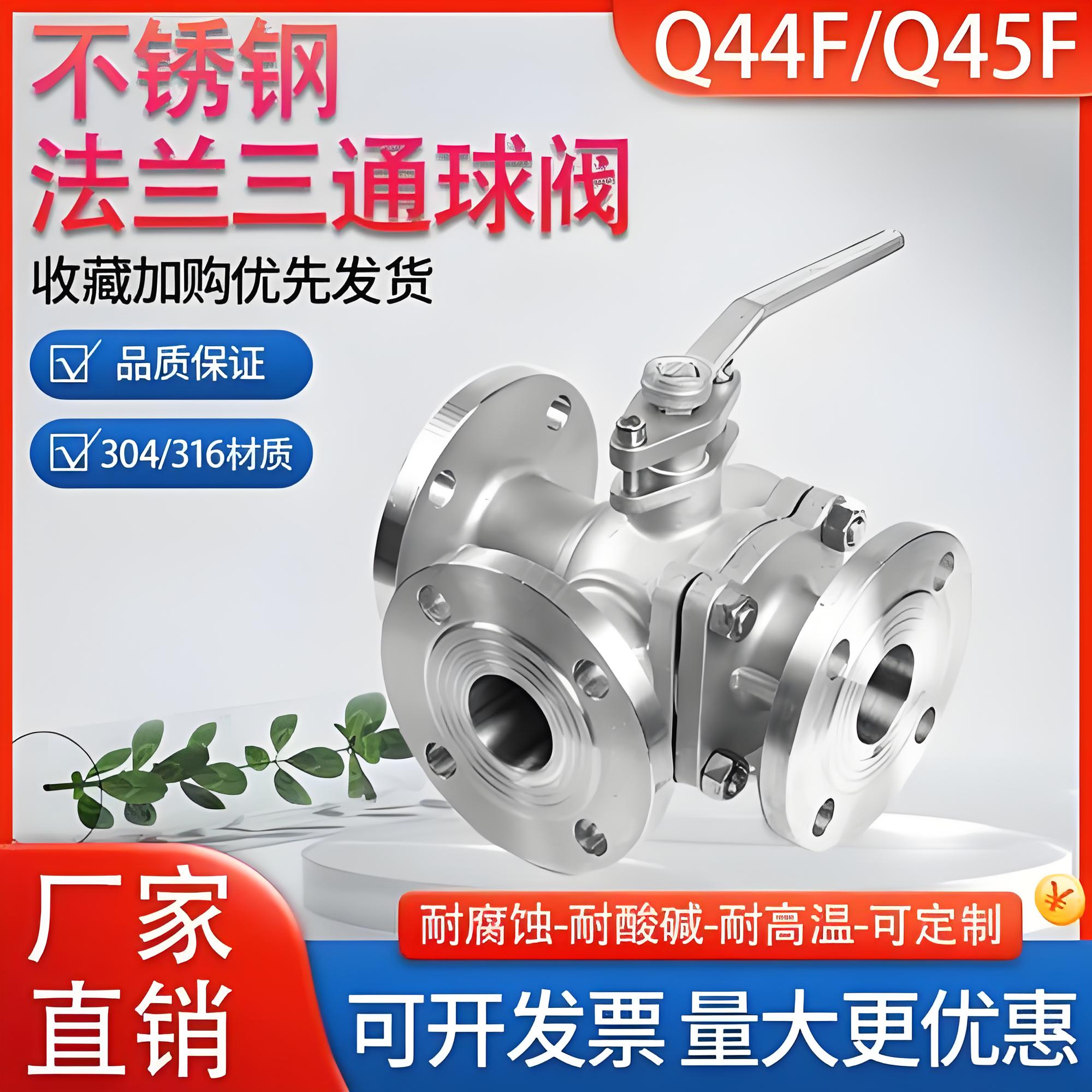

Q44F-16C 与 Q45F-16C 系列三通法兰
球阀是工业管道系统中用于流体分配、合流及流向切换的关键控制元件。该系列产品公称通径为 DN100，阀体材质采用优质铸钢（Carbon Steel），连接方式为法兰连接，公称压力为 1.6MPa（PN16）。作为三通回转型
球阀，其核心启闭件为一个带有圆形通道的球体，通过阀杆带动球体绕轴线旋转 90°，实现介质的切断、接通或流向改变。该
阀门广泛应用于石油、化工、电力、制药、给排水及机械设备等领域，适用于水、油品、气体、蒸汽等非腐蚀性或弱腐蚀性介质。其设计紧凑、操作简便、密封可靠，是实现多管路流体灵活调控的理想选择。
二、 型号解析与结构分类
根据阀芯通道形状的不同，该系列产品主要分为 L型（Q44F）和 T型（Q45F）两种结构，功能各有侧重：
1. Q44F-16C：L型三通球阀
* 结构特征：阀芯内部通道呈“L”形。
* 功能作用：主要用于两条相互垂直管道的连通或切断。它可以在三个端口中选择任意两个进行连通，从而实现对介质流向的切换（换向）。
* 局限性：不能同时保持三条管道相互连通，不具备分流或合流功能。
* 典型应用：需要频繁切换流体路径的场合，如冷却水系统的流向切换。
2. Q45F-16C：T型三通球阀
* 结构特征：阀芯内部通道呈“T”形。
* 功能作用：可实现三条正交管道的相互联通。既能将两股流体合并为一股（合流），也能将一股流体分成两股（分流），或者切断其中一条通道而保持其他两条连通。
* 优势：功能更全面，灵活性更高，适用于复杂的流体混合或分配系统。
* 典型应用：化工配料系统中的物料混合、换热器进出口的温度调节等。
三、 主要技术参数
| 参数项目 | 规格指标 |
| :--- | :--- |
| 型号 | Q44F-16C (L型) / Q45F-16C (T型) |
| 公称通径 (DN) | DN100 |
| 阀体材质 | 铸钢 (WCB, A105 等) |
| 密封面材质 | 聚四氟乙烯 (PTFE/F4) 或增强聚四氟乙烯 |
| 公称压力 | 1.6 MPa (PN16) |
| 连接形式 | 法兰连接 (符合 GB/T 9113, HG/T 20592 等标准) |
| 驱动方式 | 手动 (手柄/蜗轮)、气动、电动 (可选配) |
| 适用温度 | -20℃ ~ +150℃ (具体取决于密封材料) |
| 适用介质 | 水、油品、气体、蒸汽等 |
| 流动方向 | 双向密封 (部分特殊工况需注明) |
| 执行标准 | GB/T 12237, GB/T 13927, JB/T 8861 等 |
四、 产品特点与优势
1. 流体阻力小，流通能力强
球阀的流道直径通常与管道内径一致，全开时流体直通，阻力系数极小，几乎等同于同长度直管段，有效降低泵送能耗。
2. 密封性能优异，自清洁功能
采用 PTFE 等高性能软密封材料，密封可靠。在开启和关闭过程中，球体与阀座之间的相对运动具有自清洁作用，能刮除密封面上的杂质，防止介质积聚导致的泄漏，尤其适用于含有少量颗粒的介质。
3. 结构紧凑，重量轻
相比传统的闸阀或截止阀，三通球阀体积更小、重量更轻，节省安装空间，便于在狭窄空间内布置和维护。
4. 操作迅速，便于自动化
只需旋转 90° 即可实现全开或全关，动作迅速。易于配备气动或电动执行机构，实现远程控制和自动化联锁，提高生产效率。
5. 使用寿命长，维护方便
阀座通常设计为可拆卸或浮动结构，磨损后可更换，无需更换整个阀门。一体化结构设计减少了法兰连接点，降低了外漏风险。
五、 选型与订货须知
为确保阀门满足实际工况需求，建议在订货时提供以下详细信息：
1. 明确类型：确认是需要 L型 (Q44F) 还是 T型 (Q45F)。若需分流/合流，必须选 T型；若仅需换向，可选 L型。
2. 驱动方式：说明是手动、气动还是电动。若为电动/气动，需提供电源电压、气源压力及控制信号类型（如开关型、调节型）。
3. 介质特性：详细列出介质名称、温度、压力及是否有腐蚀性、粘度或颗粒含量。虽然 16C 为铸钢，但对于强腐蚀介质，建议考虑不锈钢材质或衬氟结构。
4. 法兰标准：指定法兰的连接标准（如国标 GB、美标 ANSI、德标 DIN 等）及压力等级，确保与管道系统匹配。
5. 特殊要求：如有防火防静电设计、加长阀盖（低温或高温工况）、特定检测标准等要求，需在合同中注明。
六、 安装与维护建议
* 安装前检查：清除管道内的焊渣、铁锈等杂物，确保阀门处于半开状态进行安装，避免硬物损伤密封面。
* 方向确认：虽然多数三通球阀为双向密封，但建议按照阀体上标示的流向箭头安装，以确保最佳密封性能和操作力矩。
* 定期操作：对于长期不操作的阀门，建议定期进行全开全关活动，防止球体与阀座粘连。
* 泄漏处理：若发现外漏，可适当紧固填料压盖螺栓；若内漏严重，可能需要研磨密封面或更换阀座密封圈。
