1. 产品概述
Q944F-25 DN65 电动三通
球阀是一种集切断、调节与流向切换功能于一体的自动化
阀门。该型号中，“Q”代表
球阀，“9”代表电动驱动，“44”代表法兰连接及三通L型结构（若为T型通常标记为Q945或根据具体厂家标准区分，但Q944系列常涵盖L/T两种流道选择），“F”代表密封面材料为聚四氟乙烯（PTFE），“25”代表公称压力为2.5MPa（PN25），DN65表示公称通径为65毫米。该产品通过电动执行机构驱动球体旋转90度，实现对管道中介质的分流、合流或流向切换。其结构紧凑、流体阻力小、密封性能可靠，广泛应用于石油、化工、电力、冶金、轻工、水处理等行业的工业自动化控制系统中。
2. 核心特点
* 多功能流向控制：

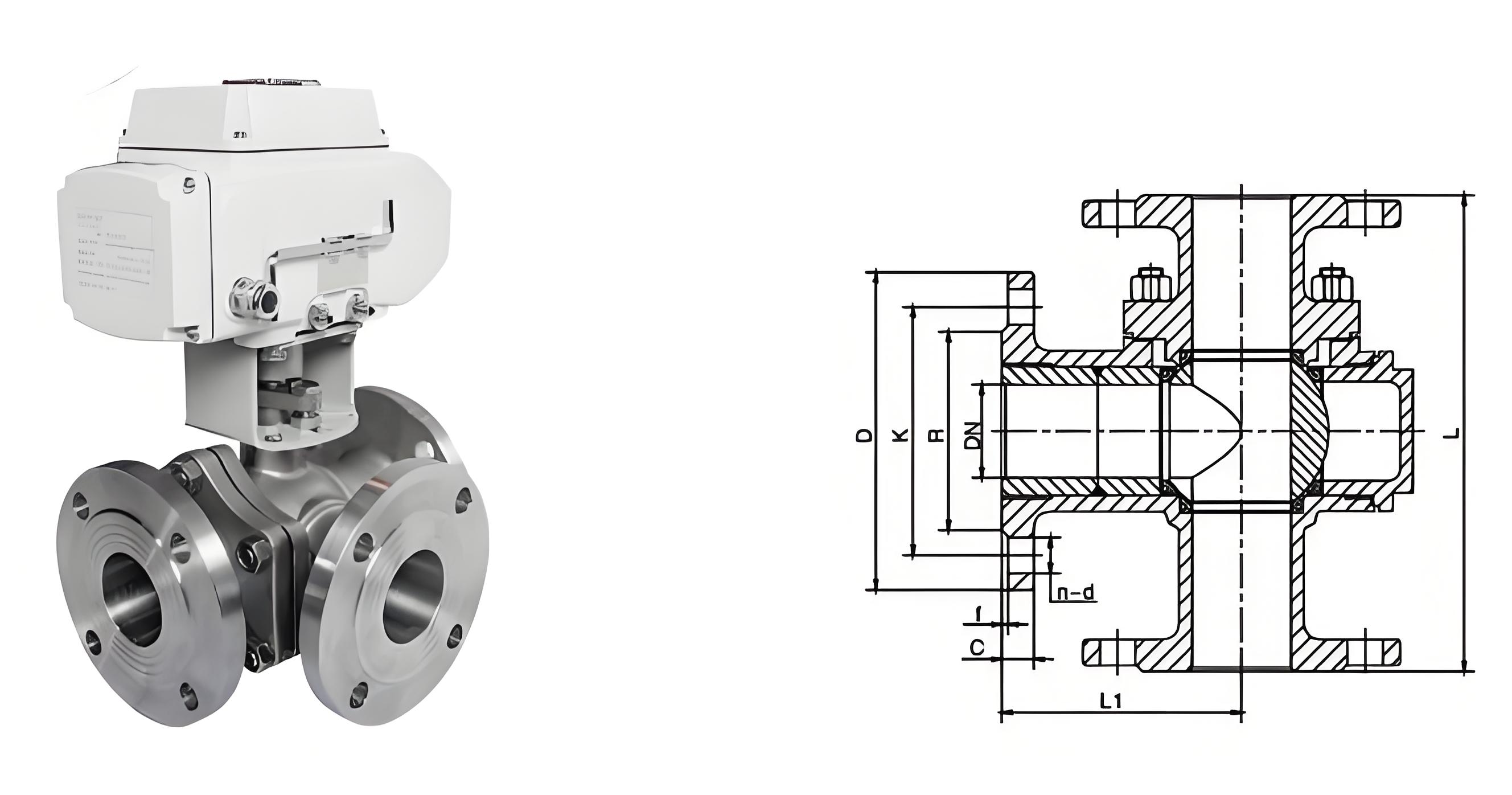

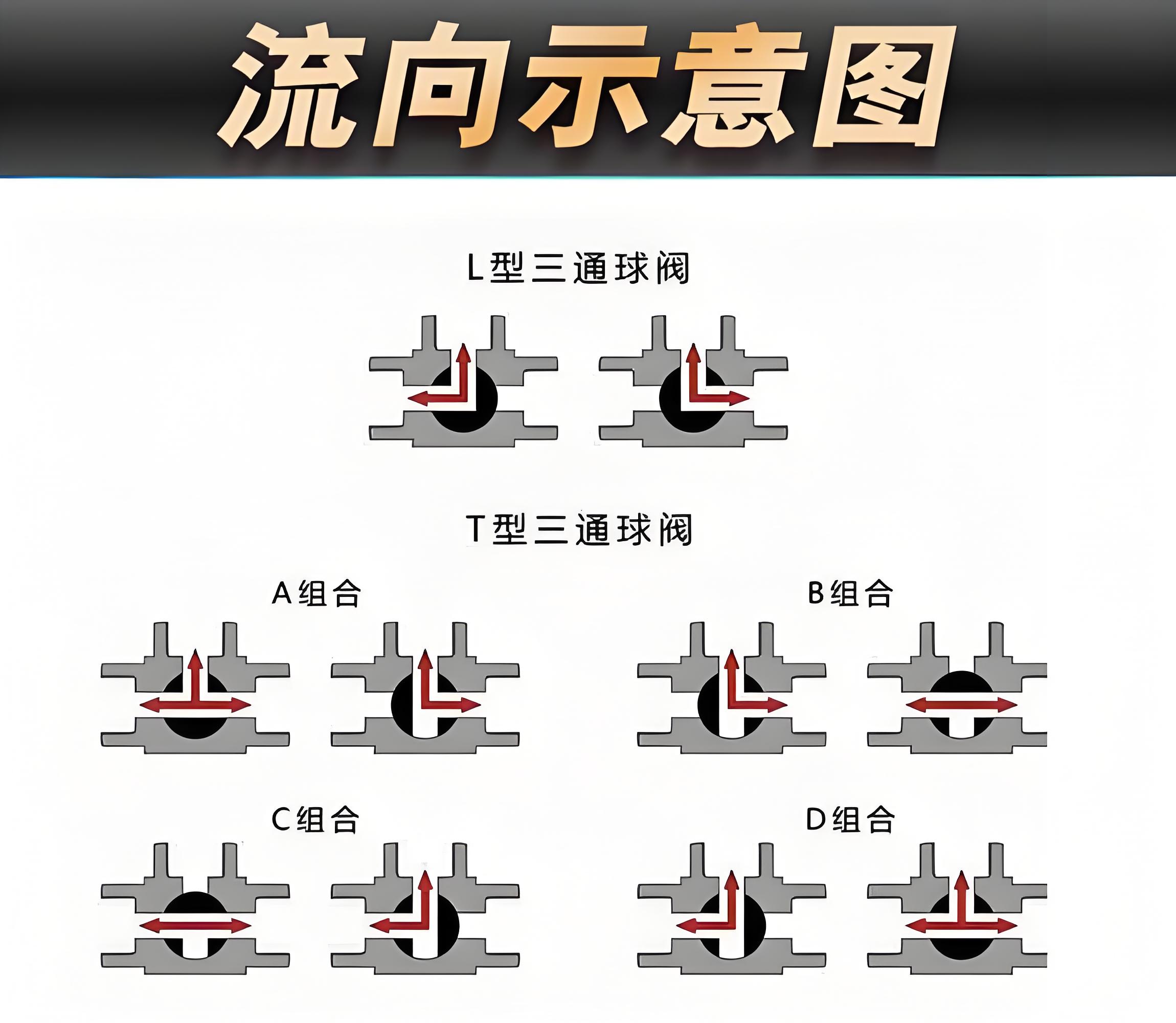

* L型流道：适用于介质流向的切换。能使相互垂直的两个通道连通，第三个通道关闭。常用于两路介质的交替输送。
* T型流道：适用于介质的分流、合流或流向切换。T型孔道可使三个通道互相连通，或使其中两个通道连通，另一个关闭。灵活实现多路介质的混合或分配。
* 优异密封性能：采用弹性密封结构（如PTFE、PPL或对位聚苯），利用阀座材料的弹性变形实现零泄漏或微泄漏密封。软密封可达A级零泄漏标准。
* 安全可靠设计：
* 防吹出结构：阀杆采用下装式倒密封结构，当阀腔内压力异常升高时，阀杆不会被介质压力吹出，确保操作安全。
* 防火防静电：部分配置具备防火结构和防静电装置，适用于易燃易爆工况。
* 维护便捷：在线维修方便，无需将整个阀门从管道上拆下即可进行检查和密封件更换，降低停机时间。
* 高精度控制：配套智能型电动执行器，支持开关量控制或4-20mA模拟量调节，定位精度高，响应速度快，具备过热、过载保护功能。
3. 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 型号 | Q944F-25 (L型) / Q945F-25 (T型) |
| 公称通径 (DN) | 65 mm |
| 公称压力 (PN) | 2.5 MPa (25 bar) |
| 强度试验压力 | 3.8 MPa |
| 密封试验压力 (水) | 2.8 MPa |
| 密封试验压力 (气) | 0.5 - 0.7 MPa |
| 适用温度 | -20℃ ~ +150℃ (PTFE密封)<br>-20℃ ~ +300℃ (PPL/对位聚苯密封) |
| 适用介质 | 水、蒸汽、油品、气体、硝酸、醋酸、尿素等腐蚀性或非腐蚀性介质 |
| 阀体材料 | WCB (碳钢)、CF8 (304不锈钢)、CF8M (316不锈钢)、CF3M (316L不锈钢) |
| 球体/阀杆材料 | 2Cr13 (氮化处理)、304、316、316L |
| 密封材料 | PTFE (聚四氟乙烯)、PPL (增强聚四氟乙烯)、对位聚苯 (PPL)、柔性石墨 |
| 连接方式 | 法兰连接 (标准: GB/T9113, HG/T20592, JB/T79 等) |
| 动作范围 | 0° ~ 90° |
| 流量特性 | 近似快开特性 |
| 泄漏量 | 软密封: A级 (零泄漏); 硬密封: D级 |
4. 电动执行机构参数
* 电源电压：AC220V / AC380V / AC110V / DC24V (可选)
* 控制方式：
* 开关型：两位控制（开/关），带到位信号反馈。
* 调节型：接受4-20mA、1-5V、0-10V模拟量信号，实现比例调节。
* 防护等级：IP65 / IP67 / IP68 (可选)
* 防爆等级：ExdⅡBT4 / ExdⅡCT6 (可选防爆型)
* 动作时间：根据执行器型号不同，通常在15s~60s之间（DN65规格）。
* 手动操作：配备手轮或手柄，可在断电情况下进行手动应急操作。
5. 结构尺寸参考 (DN65 PN25)
*注：以下尺寸为常见标准参考值，具体以厂家图纸为准。*
| 尺寸代号 | 描述 | 参考数值 (mm) |
| :--- | :--- | :--- |
| L | 结构长度 (法兰面至法兰面) | 260 |
| H | 高度 (总高) | 336 |
| W | 宽度 (执行器安装宽) | 165 |
| D | 法兰外径 | 185 |
| D1 | 螺栓孔中心圆直径 | 145 |
| n-φd | 螺栓孔数量-直径 | 8-φ18 (依据GB/T9113 PN25标准) |
6. 选型指南
在订购Q944F-25 DN65电动三通球阀时，请明确以下信息以确保选型准确：
1. 流道类型：明确需要L型（切换）还是T型（分流/合流）。
2. 阀体材质：根据介质腐蚀性选择WCB、304、316等。
3. 密封材质：根据介质温度和性质选择PTFE、PPL或金属硬密封。
4. 电源与控制：确认电源电压（AC220V/380V等）及控制信号类型（开关型/调节型）。
5. 特殊要求：如需防爆、防火、低温或高温工况，请注明防爆等级或特殊材质要求。
7. 应用领域
* 石油化工：原油输送、化工原料分流与混合。
* 电力行业：冷却水系统、蒸汽管路切换。
* 水处理：污水排放路径切换、净水加药系统。
* 制药与食品：卫生级介质流向控制（需选用不锈钢及符合卫生标准的密封件）。
* 造纸与轻纺：浆料输送、染料混合系统。
