dn500电动v型球阀报价

一、dn500电动v型球阀报价介绍

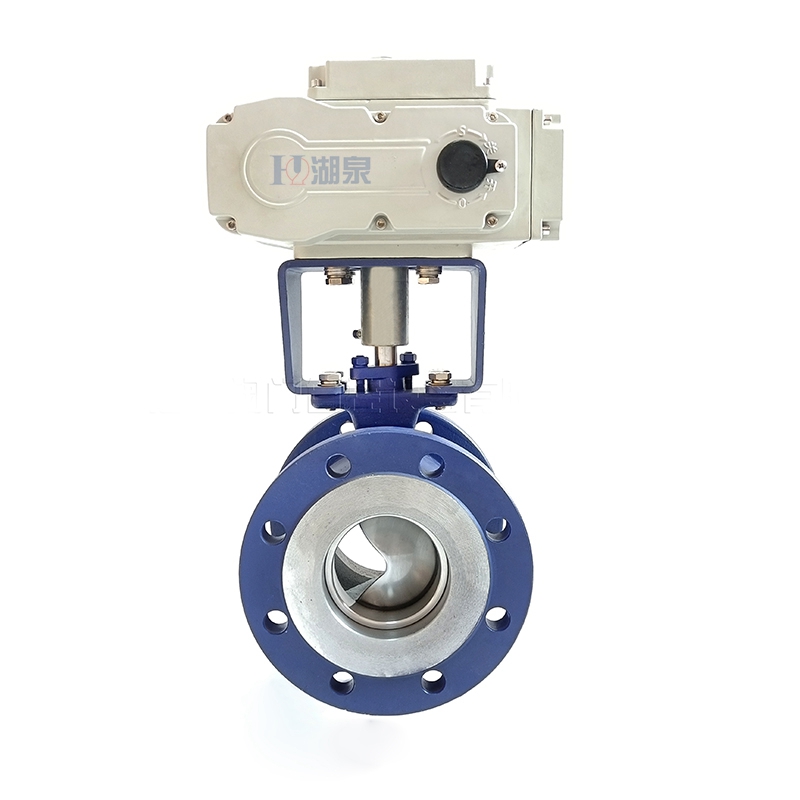

上海湖泉阀门集团有限公司电动V型球阀 概述 电动V型球阀,球芯呈V形状,可实现线性调节,可调范围大。当阀门关闭时,V型缺口与阀座之间产楔形剪切作用,既具有自洁功能又能防止球芯卡死,特别适用于管线结垢冻结场... V型球阀的球体设计成V形 外观美观 符合工业审美标准 2. 控制精度高 V型球阀采用球体设计 球体和阀体的连接处采用密封结构 可以保证控制精度 3. 切断能力强 V型球阀的阀体和球体设计...是一种球芯为V型结构的高性能V型调节阀,它的V型开口可与阀座流道形成各种不同的V型角度,实现对管路介质各项参数的比例式精准调节。电动V型调节球阀关闭时,V型切口能够轻松切断管道内的...


二、dn500电动v型球阀报价技术参数
公称通径 DN15～DN300(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式，对夹式
驱动形式 电源驱动（可选防爆型，自带手动装置）
电源电压 AC110V、AC220V、AC380V（其他定制DC24）
阀芯形式 O型球型阀芯，V型阀芯结构
泄露量 按GB/T4213-92，小于额定KV0.01%
动作时间 8～30（DN15-50） 36～60(DN65-300)可定制
阀体材质 碳钢、不锈钢304、316
流量特性 近似快开特性
适用温度 软密封-40℃~-180℃；硬密封-40℃~-450℃
控制方式 智能调节型（输入输出4-20mA模拟量信号实现调节功能）
使用介质 蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质

三、dn500电动v型球阀报价零部件材料

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯 对位聚苯
	填料	聚四氟乙烯 柔性石墨
适用 工况	适用介质	蒸汽、水、油品		醋酸类
	适用温度	-28℃ – 300℃

四、dn500电动v型球阀报价技术参数

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露 硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
基本误差	全行程的≤±2%
回差	全行程的≤±2%
死区	全行程的≤0.8%
输入信号	4～20mA DC
输出信号	4～20mA DC
