一、产品概述

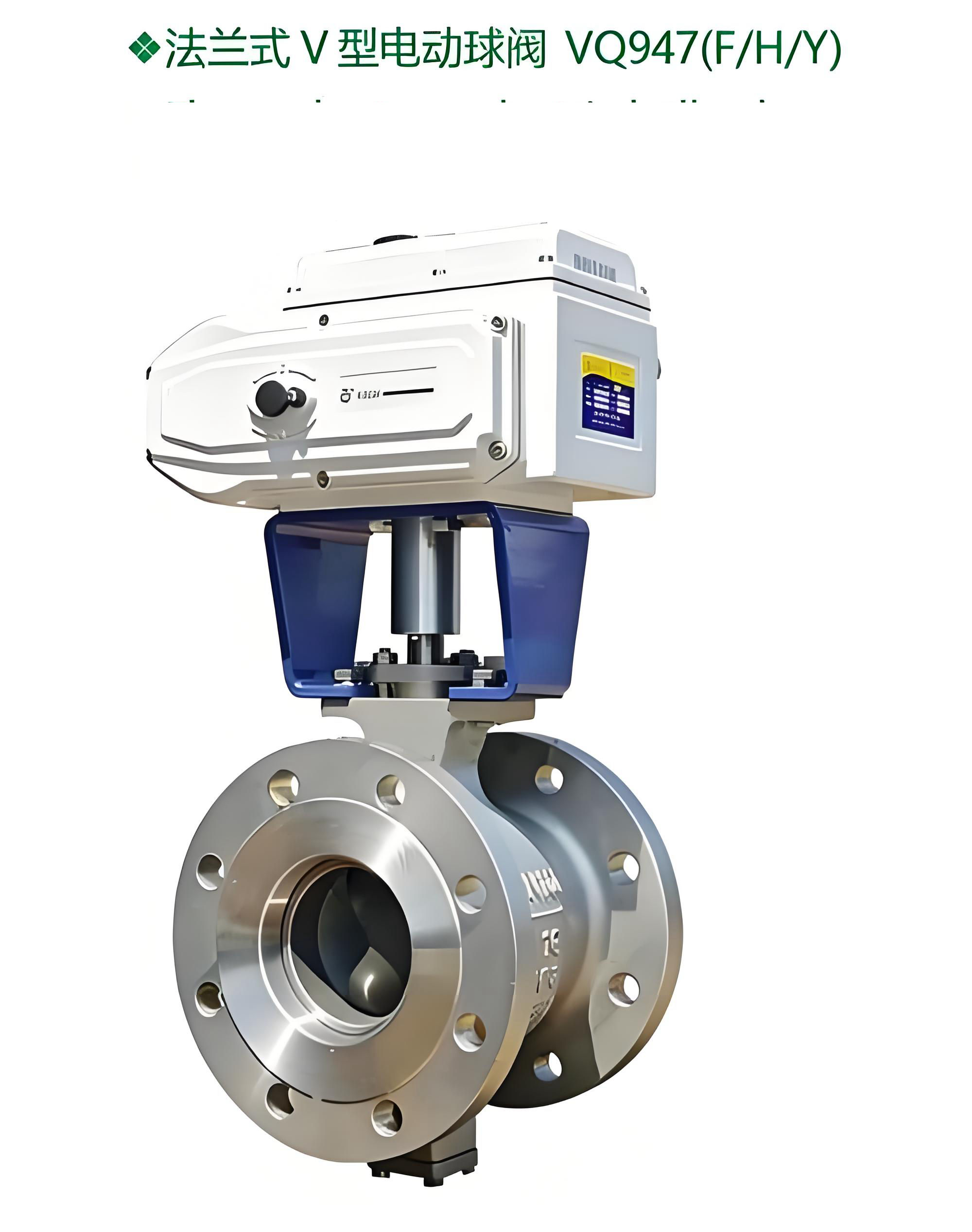

VQ947F-16P DN80 是一款专为工业过程自动化控制设计的高性能电动V型调节
球阀。该
阀门结合了
球阀的严密切断特性与调节阀的精确流量控制能力，特别适用于含有纤维、微小固体颗粒、浆料或高粘度介质的复杂工况。作为工业自动化系统中的关键执行单元，它能够实现对流体的连续比例调节或快速开关控制，广泛应用于造纸、化工、冶金、电力及污水处理等行业。
二、型号含义解析
依据国家标准阀门型号编制规则，VQ947F-16P DN80各代码含义如下：
* V：代表阀芯结构为 V型切口（V-port），具备剪切功能。
* Q：代表阀门类型为 球阀。
* 9：代表驱动方式为 电动。
* 4：代表连接形式为 法兰式。
* 7：代表结构形式为 固定直通式（固定球结构）。
* F：代表密封面材料为 聚四氟乙烯（PTFE），即软密封。
* 16：代表公称压力为 PN1.6 MPa（约16公斤压力）。
* P：代表阀体主要材质为 304不锈钢（CF8/CF8M系列）。
* DN80：代表公称通径为 80mm。
三、核心工作原理

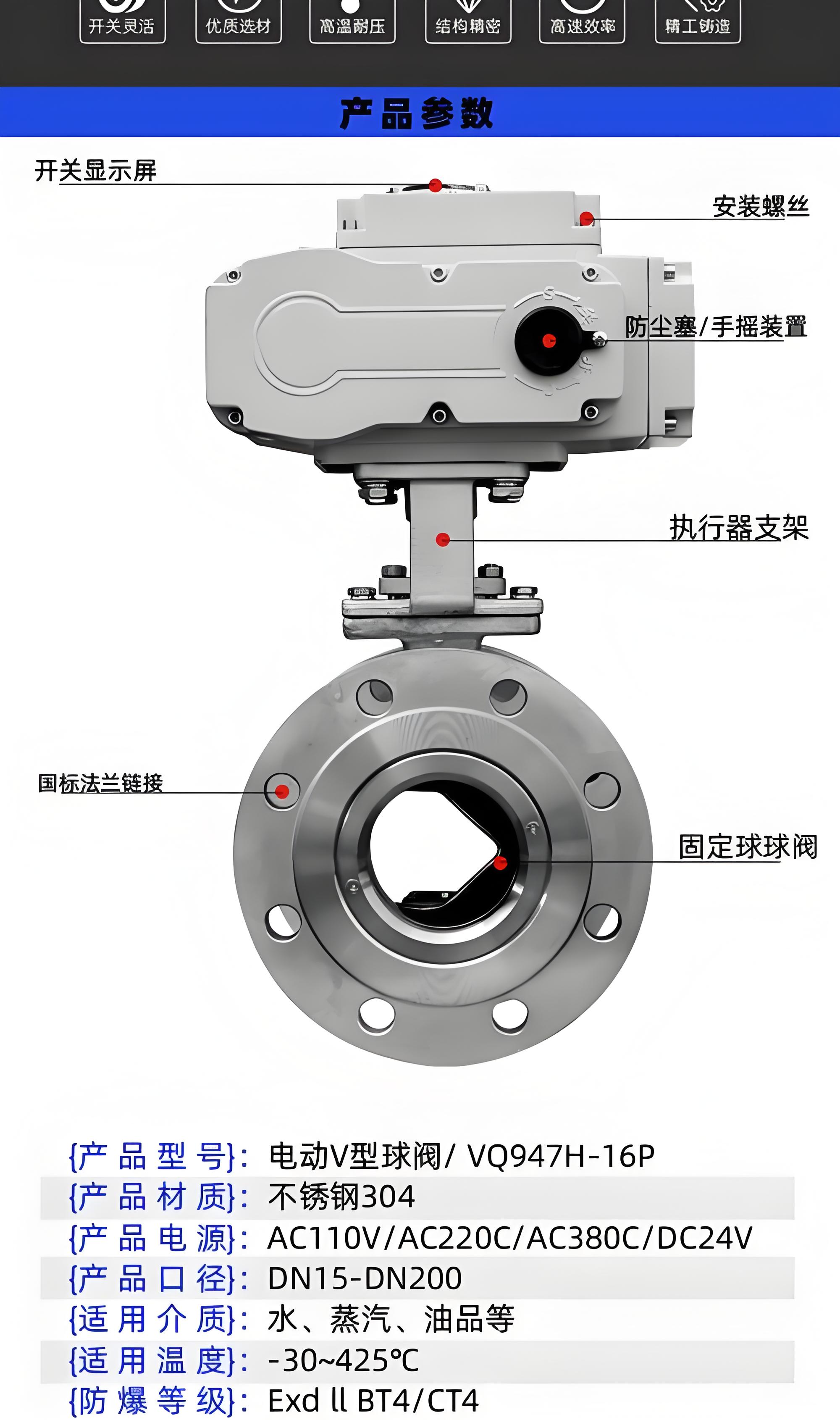

该阀门由电动执行机构与V型球阀本体组成。其核心部件是带有V型缺口的球芯。
1. 调节原理：当电动执行器接收控制系统发出的信号（如4-20mA）后，驱动球体在0~90°范围内旋转。随着开度变化，V型缺口与阀座形成的流通面积发生改变，从而实现对流量、压力等参数的精准调节。其固有流量特性近似为 等百分比特性，具有较大的可调比（通常可达100:1至300:1）。
2. 切断与自洁原理：在关闭过程中，V型切口的小端首先与阀座接触，产生强大的楔形剪切力。这一作用不仅能有效切断介质中的纤维和微小颗粒，防止球芯卡死，还能通过摩擦清除密封面上的积垢，实现“自洁”功能，确保长期使用的密封可靠性。
四、主要技术特点
1. 卓越的剪切与防卡死能力：V型球芯与金属或硬密封阀座配合，能轻松处理纸浆、泥浆、含纤维液体及悬浮液，避免传统球阀在半开状态下易被杂质卡住的问题。
2. 高精度调节性能：采用流线型V型通道设计，流体阻力小，流通能力大。等百分比流量特性使得在小开度时调节灵敏，在大开度时调节平稳，适合宽范围流量控制。
3. 可靠的密封结构：
* 软密封（F型）：采用PTFE等材料，密封性能好，泄漏量极低，甚至可达零泄漏，适用于常温及中温工况。
* 可动阀座设计：部分高端型号采用弹簧或板簧加载的可动阀座，具备自动补偿功能，能抵消管道应力和热变形对密封的影响，延长使用寿命。
4. 结构紧凑，维护便捷：固定球结构使得操作扭矩小，启闭轻便。整体式阀体无管接头，减少了潜在泄漏点。电动执行机构集成度高，无需额外伺服放大器，接线简单。
5. 材质耐腐蚀：阀体采用304不锈钢，具有良好的耐酸碱腐蚀性能，适用于多种化学介质。
五、技术参数规格
* 公称通径：DN80
* 公称压力：PN1.6 MPa (Class 150)
* 适用温度：
* 软密封（PTFE）：-20℃ ~ +150℃
* （注：若需更高温度，可选用硬密封Y型或特殊材质，最高可达450℃左右，但本型号F为软密封）
* 适用介质：水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、纸浆、白水、黑液、含纤维或微小固体颗粒的悬浊液。
* 连接标准：法兰连接，符合GB/T9113、JB/T79或ASME B16.5标准。
* 电动执行机构参数：
* 电源电压：AC220V / AC380V / DC24V（可选）
* 控制信号：4-20mA DC / 1-5V DC / 开关量
* 防护等级：IP65 / IP67
* 防爆等级：ExdII BT4（可选防爆型）
六、典型应用场景
VQ947F-16P DN80 电动V型球阀因其独特的剪切调节功能，特别适用于以下行业的关键工艺环节：
1. 造纸工业：用于纸浆输送、白水循环、黑液和白液的流量调节与控制。
2. 化工行业：处理含有催化剂颗粒、聚合物浆料或腐蚀性化学介质的管路。
3. 冶金与电力：用于除尘系统、灰浆输送及冷却水系统的调节。
4. 环保水处理：污泥处理、污水排放及加药系统的精确计量控制。
七、选型与安装建议
* 流向选择：虽然V型球阀通常支持双向流动，但在调节应用中，建议介质流向从球芯V型缺口的背面流向正面（即“流开”方向），以利用介质压力帮助密封并减少冲蚀。具体请参照厂家图纸。
* 管道清洁：尽管阀门具有自洁功能，但在初次安装前，务必清洗管道，防止大块焊渣或异物损坏密封面或卡住执行机构。
* 定期维护：定期检查电动执行机构的限位开关及密封填料函，确保长期稳定运行。对于频繁动作的场合，建议建立定期保养计划。
