一、 产品概述

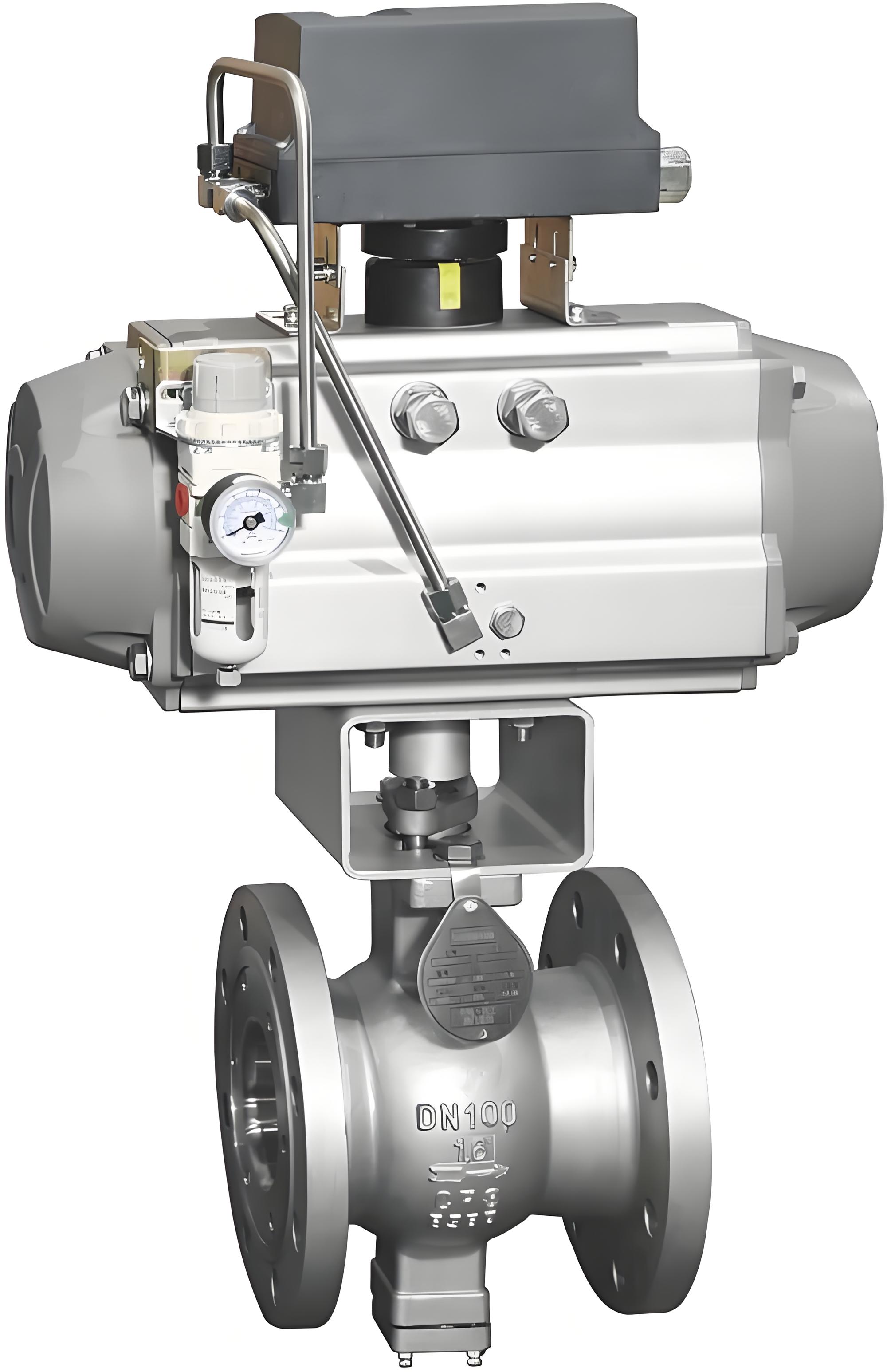

QV647Y-16C系列气动V型
球阀是一种高性能的工业过程控制
阀门，专为复杂介质环境设计。该
阀门结合了
球阀的严密关断特性与蝶阀的优异调节性能，特别适用于含有颗粒、纤维、泥浆、纸浆或粘稠流体的管路系统。通过气动执行机构驱动，实现90度旋转动作，具备剪切、切断及精确流量调节功能，广泛应用于石油、化工、冶金、造纸、制糖及污水处理等行业。
二、 型号含义解析
以 QV647Y-16C 为例，各字符代表的具体技术参数如下：
* Q：阀门类型为球阀。
* V：结构特征为V型切口（部分标准中V型特征隐含在7或单独标识，此处强调其调节特性）。
* 6：驱动方式为气动（通常配气动活塞式或齿轮齿条式执行器）。
* 4：连接形式为法兰连接（符合GB/T9113、HG/T20592等标准）。
* 7：结构形式为固定球结构，确保高压下操作扭矩小且密封稳定。
* Y：密封面材料为硬质合金（如钴基硬质合金Stellite），具备极高的耐磨性和耐腐蚀性。
* 16：公称压力为PN1.6 MPa（即16公斤压力）。
* C：阀体材质为碳素钢（如WCB），适用于常温至中高温工况。
三、 核心结构与工作原理
1. V型切口球体
球体一侧开有V型缺口。当阀门开启时，V型尖端首先打开，随着旋转角度增加，流通面积呈近似等百分比变化。这种设计使得阀门在小开度时具有极高的调节灵敏度，在大开度时保持大流量通过能力。
2. 剪切作用
V型边缘与金属阀座紧密配合，在关闭过程中产生强大的剪切力，能够有效切断纤维状介质（如纸浆、塑料颗粒）和悬浮固体，防止介质堵塞阀腔，这是普通O型球阀无法比拟的优势。
3. 硬密封设计
采用金属对金属（或金属对特种复合材料）的硬密封结构。球体与阀座密封面均经过硬化处理（如超音速喷涂碳化钨），不仅耐冲刷、耐磨损，还能适应高温工况，解决了软密封球阀易老化、不耐高温的问题。
4. 气动执行机构
配备双作用或单作用（弹簧复位）气动执行器，响应速度快，输出扭矩大。可集成电气定位器、电磁阀、限位开关等附件，实现4-20mA信号反馈及远程自动控制，满足自动化生产线的需求。
四、 主要技术参数
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 (DN) | DN150, DN200 (支持DN15-DN300定制) |
| 公称压力 (PN) | PN1.6 MPa (Class 150) |
| 适用温度 | -29℃ ~ +425℃ (具体取决于密封材料及介质) |
| 阀体材质 | WCB (碳钢), CF8/CF8M (不锈钢), WC6/WC9 (合金钢) |
| 密封形式 | 硬密封 (金属对金属) |
| 泄漏等级 | IV级或VI级 (气泡级密封) |
| 流量特性 | 近似等百分比特性 |
| 动作时间 | 2-5秒 (视执行器尺寸及气源压力而定) |
| 气源压力 | 0.4-0.7 MPa |
五、 产品优势
1. 调节性能：V型开口设计提供宽广的可调比（通常为100:1至300:1），控制精度高，适合需要精细流量控制的场合。
2. 极强的抗堵塞与自洁能力：V型切口在启闭过程中对介质具有切割和清扫作用，特别适合含固体颗粒、浆料、粘性流体，不易结垢或卡死。
3. 长寿命与高可靠性：硬质合金密封面耐磨损、耐冲刷，显著延长使用寿命，减少维护频率。固定球结构保证了高压下的稳定性。
4. 双向密封：部分结构设计支持双向密封，安装方向不受限制，使用更加灵活。
5. 自动化集成度高：标配气动执行器，易于接入DCS、PLC等控制系统，实现远程监控与自动调节。
六、 典型应用场景
* 造纸行业：纸浆输送、黑液回收、白水循环系统中的流量调节与切断。
* 化工与石化：含有催化剂粉末、聚合物颗粒、粘稠油品、酸碱介质的管道控制。
* 电力与冶金：灰渣排放、煤粉输送、脱硫脱硝系统中的耐磨调节。
* 水处理：污泥处理、污水排放、含有悬浮物的原水调节。
* 食品与制药：含有果肉、纤维素的果汁或原料输送（需选用不锈钢材质及卫生级设计）。
七、 选型与安装建议
1. 介质兼容性：确认介质中是否含有硬质颗粒或纤维。若颗粒硬度极高且粒径较大，建议选用更高等级的硬质合金涂层。
2. 压力与温度匹配：虽然PN16为低压等级，但需确认实际工作温度是否在阀体及密封材料的承受范围内。高温工况需考虑热膨胀对密封的影响。
3. 执行器选型：根据阀门口径（DN150/DN200）及压差计算所需扭矩，选择合适规格的气动执行器，并预留10%-20%的安全余量。
4. 安装方向：建议垂直安装或水平安装，避免倒装以防止杂质堆积在阀腔底部影响密封。进出口方向应遵循阀体箭头指示。
5. 维护保养：定期检查气动元件（过滤器、减压阀）是否正常，定期活动阀门以防长期静止导致卡涩。检修时需清洗阀腔，检查密封面磨损情况。
