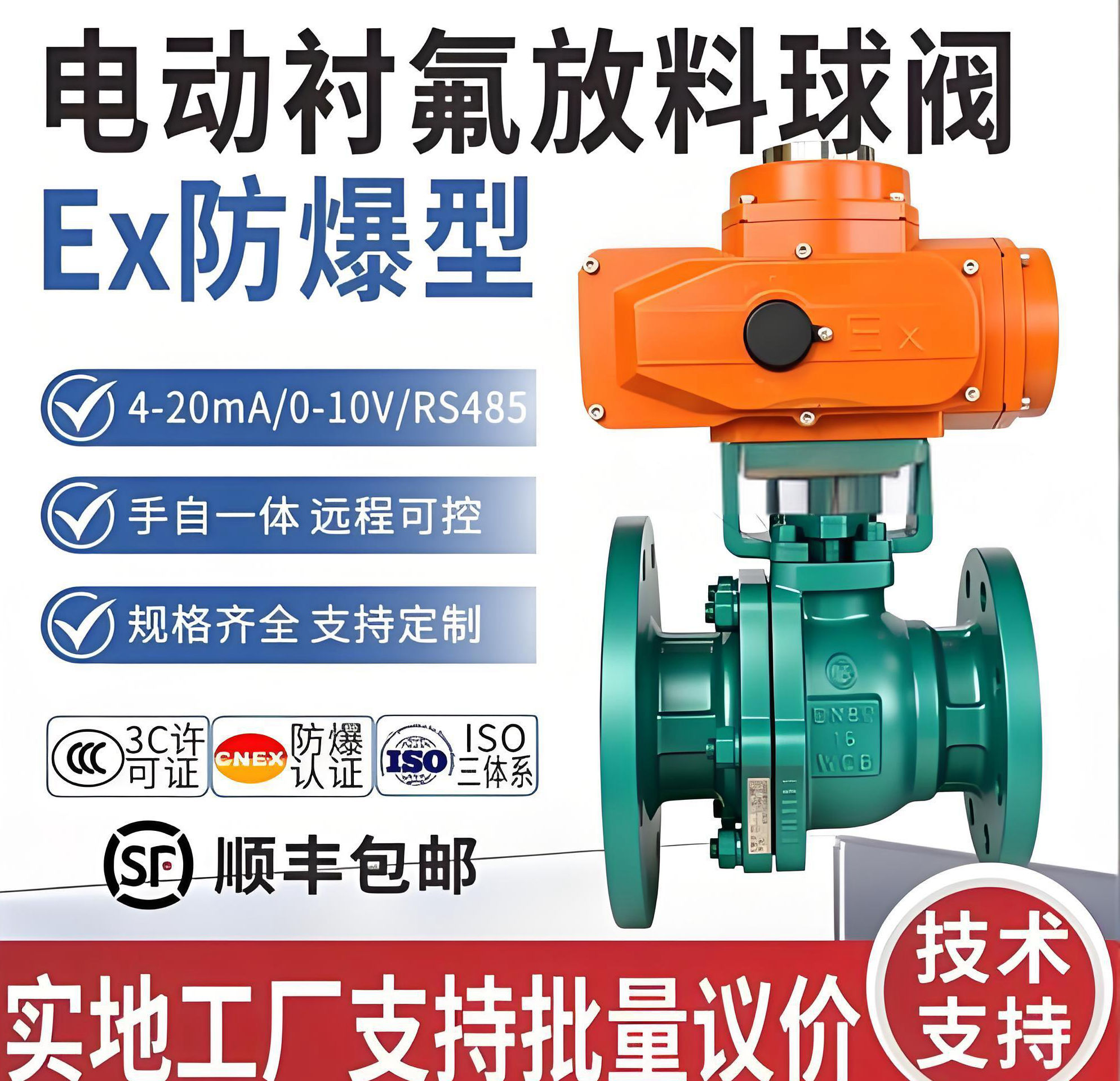

阀门集团有限公司Q941F46-25C DN25 V 型调节
球阀是电动驱动、铸钢衬 F46 氟塑料、公称压力 PN2.5MPa、通径 DN25的V 型缺口球芯调节阀，专用于强腐蚀介质的精准流量控制与切断。
核心参数解析
- 型号含义：Q（球阀）+9（电动驱动）+4（法兰连接）+1（直通结构）+F46（阀体及球体衬聚全氟乙丙烯 F46）+25C（公称压力 PN2.5MPa，C 代表铸钢阀体基材）+DN25（通径 25mm）；"V 型调节型”指球芯开 V 型缺口，非标准全通径结构 。
- 关键性能：具备近似等百分比流量特性，可调比高，适合含纤维、颗粒的腐蚀性浆料调节；软密封（F46）实现零泄漏切断，耐温范围通常为-20℃~150℃（部分可达 180℃）。
- 结构特点：阀体内腔与球体采用高压注塑衬氟工艺，耐强酸、强碱、王水等腐蚀；V 型切口在旋转时产生剪切作用，防止介质卡堵 。
主要技术规格
1. 驱动方式：电动执行机构（支持 4-20mA/1-5VDC 模拟量调节信号，适配 PLC/DCS 系统）。
2. 压力等级：PN2.5MPa（25 公斤），壳体试验压力约 3.75MPa，密封试验约 2.8MPa 。
3. 材质配置：阀体基材为 WCB 铸钢（代号 C），内衬及球体为 F46；密封面为 F46 软密封。
4. 流量特性：V 型缺口设计，固有流量特性为等百分比，可实现小开度精细调节大开度大流量。
5. 适用介质：硫酸、盐酸、氢氟酸、磷酸、氯气、强碱溶液等强腐蚀性流体，允许含微量固体颗粒 。
应用场景与注意事项
- 典型应用：化工、制药、环保污水处理中需耐腐蚀且连续调节的管路，替代传统衬氟调节阀 。
- 选型警示：标准 Q941F46 多为快开特性开关阀，必须明确定制"V 型球芯” 才具备调节功能；F46 衬里不耐高温（>180℃失效）及强氧化性高温介质冲击，严禁带压焊接或超温使用 。
- 安装维护：需垂直安装或保证阀杆受力均匀，电动调试前需手动测试灵活性，定期检查衬里完整性以防剥落 。
注：该型号属于非标定制组合（常规 Q941F46 多为开关型），具体执行器扭矩、动作时间及防爆等级需参照厂家详细样本确认。
