1. 产品概述

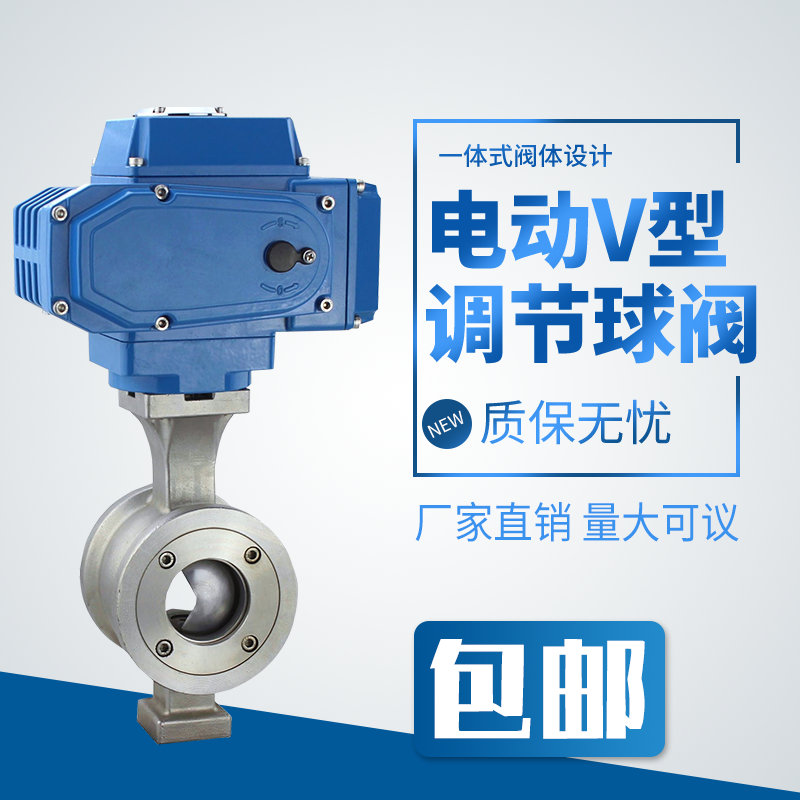

VQ947Y-64R是一款高性能的工业自动化流体控制
阀门，专为严苛工况下的流量精准调节与切断设计。该
阀门采用316L超低碳不锈钢材质，结合V型球芯结构与电动执行机构，支持4-20mA模拟信号输入，可实现远程自动化闭环控制。其公称压力为PN64（6.4MPa），适用于高压、强腐蚀及含颗粒介质的复杂工业环境。
2. 型号解析
* V：V型结构（具备剪切功能，适用于调节）
* 9：电动驱动
* 4：法兰连接
* 7：固定球结构（承受高压更稳定）
* Y：硬质合金密封（耐磨、耐高温、零泄漏或微泄漏）
* 64：公称压力 PN64 (6.4 MPa)
* R：阀体材质 316L不锈钢（耐氯离子腐蚀优于304/316）
3. 核心优势与技术特点
3.1 的耐腐蚀与耐压性能
* 材质升级：阀体、球体及阀杆均采用316L不锈钢。相比304和316，316L含碳量更低，添加了钼元素，显著提升了抗晶间腐蚀能力，特别适用于海水、化工溶剂、酸性介质及高温高压环境。
* 高压设计：PN64的高压等级配合固定球结构，确保在6.4MPa工作压力下阀门运行稳定，无变形风险。
3.2 V型球芯的精准调节与自洁功能
* 高可调比：V型缺口设计使阀门具有近似等百分比的流量特性，可调节比高达250:1至300:1，在小流量开度下仍能保持极高的控制精度。
* 剪切自洁：V型球芯与阀座之间形成楔形剪切作用，能有效切断纤维、纸浆、轻微颗粒等杂质，防止阀座卡死或堵塞，特别适合粘稠、易结垢介质。
3.3 智能电动控制 (4-20mA)
* 一体化伺服系统：内置伺服放大器，直接接收4-20mA DC标准信号，无需外接额外放大模块。
* 高精度反馈：基本误差≤±2%，回差≤±2%，死区≤0.8%。支持阀位信号输出，可与PLC、DCS系统无缝对接，实现远程实时监控与闭环调节。
* 灵活供电：通常支持AC220V或定制DC24V/AC380V，防护等级可达IP65/IP67，适应户外及潮湿环境。
3.4 可靠密封结构
* 硬密封设计 (Y型)：采用司太立（Stellite）等硬质合金堆焊球面与阀座，耐磨损、耐冲刷。在高温高压工况下，密封性能远优于软密封，泄漏量等级可达金属密封标准（≤额定Cv×0.065%或更优）。
* 弹性补偿：阀座背后设有波纹弹簧或碟簧，能自动补偿因温度变化或压力波动引起的密封间隙，确保持久密封。
4. 主要技术参数 (DN80规格)
| 参数项目 | 技术指标 |
| :--- | :--- |
| 公称通径 | DN80 |
| 公称压力 | PN64 (6.4 MPa) |
| 阀体材质 | 316L 不锈钢 |
| 密封形式 | 硬质合金硬密封 (Y) |
| 流量系数 (Cv) | 约 250 (参考值，具体依厂家设计) |
| 控制信号 | 4-20mA DC (调节型) |
| 电源电压 | AC220V / 50Hz (常见，可定制) |
| 调节精度 | ≤ ±2% |
| 动作时间 | 约 15-30秒/90° (视执行器扭矩而定) |
| 适用温度 | -28℃ ～ 300℃ (取决于密封材料) |
| 流量特性 | 近似等百分比 |
5. 典型应用场景
* 化工行业：高压反应釜进料控制、腐蚀性酸碱介质调节。
* 造纸行业：纸浆、黑液等含纤维介质的流量精准调控。
* 电力与冶金：高温高压蒸汽、冷却水系统及矿浆输送。
* 水处理：海水淡化、高盐废水处理的耐腐蚀管路控制。
6. 选型与维护建议
* 选型注意：确认介质温度是否超过300℃，若更高需特殊密封配置；确认执行器扭矩是否满足PN64高压下的启闭要求。
* 安装维护：建议水平安装，执行器向上；定期检查阀杆填料及执行器接线端子；长期未动作时，建议定期进行全行程开关测试以防卡滞。
