电站疏水球阀结构特点

电站疏水球阀结构特点

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-64162222
在线定单 图文传真:021-62677999
技术支持:021-60510333

电站疏水球阀结构特点产品说明:

电站疏水球阀在电力系统中,用于代替原有的疏放水截止阀的球阀类替代产品,其结构形式分两大流派,一种是MOGAS型,阀座为嵌入形式与阀体配合,可更换阀座,另一种为VTI型,阀座为阀本体材料喷涂炭化钨或硬质合金粉末。

电站疏水球阀结构特点

1、单向密封,主密封件采用硬质合金;

2、阀体采用整体锻件,彻底杜绝外漏的发生;

3、沿袭了普通球阀的优点,在开启和关闭位置,密封面免受高速介质的冲刷;

4、填料采用活动负载确保即使在最严酷的热冲击时,也能维持阀杆盘根零泄漏;

5、由于球阀为直流式结构,故流阻基本与管道相当。

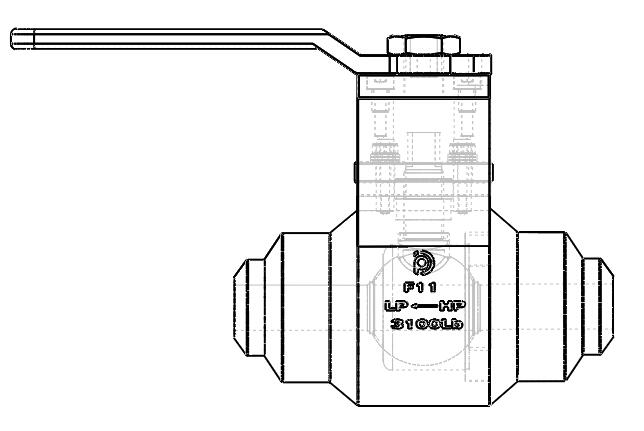

电站疏水球阀结构图

电站疏水球阀结构图

电站疏水球阀主要零件材料和结构参数说明:
SIZE CLASS 2500~3100 技术要求 主要零件
NPS L H W 名 称 材 质
1/2 160 120 130 设计与制造 API602 阀体 F11
3/4 160 130 130 结构长度 企业标准 阀盖 F11
1 185 135 170 连接端 ASME B16.25 球体 718+CCC
11/2 200 145 210 检验与试验 API598 阀杆 718
2 260 175 230 温度压力额定值 ASME B16.34 阀座 718+CCC
